Especificação do fusível HEV-JQ 1000VDC

Esta série HEV funde a linha adequada em |DC 1000volt,e a faixa de amperagem nominal é 5A-800A,a capacidade de interrupção até AC100KA e DC30KA em DC1000V.Eles estão disponíveis em parafuso M8 ou M10.As dimensões e desempenho estão em conformidade para GB13539,IEC60269,UL248.

Tipo de produto do fusível HEV-JQ 1000VDC

Modelo	Corrente Nominal	I²t(A²s)		Dissipação de energia	código de tamanho	Instalar
Modelo	Corrente Nominal	Pré-arco	Total	Dissipação de energia	código de tamanho	Instalar
HEV-JQ-5	5A	20	115	1.8	HF1	Torque recomendado do parafuso de montagem M8 11N·m
HEV-JQ-10	10A	30	170	2.2
HEV-JQ-15	15A	48	220	3.1
HEV-JQ-20	20A	72	360	3.6
HEV-JQ-25	25A	85	510	4.2
HEV-JQ-30	30A	110	830	5.1
HEV-JQ-35	35A	180	1250	6.3
HEV-JQ-40	40A	290	1650	7.8
HEV-JQ-45	45A	350	1900	8.5
HEV-JQ-50	50A	440	2450	10.0
HEV-JQ-60	60A	600	3500	12.5
HEV-JQ-70	70A	820	5500	14
HEV-JQ-80	80A	1050	6500	16
HEV-JQ-90	90A	1800	10500	17	HF2
HEV-JQ-100	100A	2300	12000	18
HEV-JQ-125	125A	3400	21000	20
HEV-JQ-150	150A	4900	25500	27
HEV-JQ-175	175A	9200	40000	30	HF3	Torque recomendado do parafuso de montagem M10 20N·m
HEV-JQ-200	200A	15000	60000	32
HEV-JQ-225	225A	19000	105000	40
HEV-JQ-250	250A	24000	113000	47
HEV-JQ-275	275A	25000	130000	49
HEV-JQ-300	300A	26000	160000	52
HEV-JQ-325	325A	33000	180000	55
HEV-JQ-350	350A	42000	230000	60	HF4
HEV-JQ-400	400A	71000	320000	65
HEV-JQ-450	450A	78000	300000	80
HEV-JQ-500	500A	105000	350000	95
HEV-JQ-600	600A	163000	530000	105	HF5	Parafuso de montagem M12 torque recomendado 28N·m
HEV-JQ-700	700A	320000	680000	155
HEV-JQ-800	800A	420000	870000	185

Tamanho do MEV-J-C20 em milímetros

HEV-J-Q

código de tamanho	A±2	B±1.5	C±1	D±1.5	E±1.5	F±1	G±0.5	H±0.2	J±1
HF1	124	25	78	100	109	9	18	4	13.5
HF2	117	33	78	93	100	9	22	5	12.5
HF3	139.5	38	83.5	99.5	120	10.5	25	6	20.7
HF4	146.5	50	89.5	106	126.5	10.5	38	6	20.7
HF5	197.5	63	89.5	123.5	162.5	13.5	50	10	33

Aplicativo

Esta série de produtos são fusíveis conectados por parafuso de tubo redondo, que têm as características de tamanho pequeno, sopro rápido, baixo I2t e alta confiabilidade. É adequado para proteção contra curto-circuito e backup de dispositivos semicondutores, como conversores de frequência, retificadores, inversores, várias fontes de alimentação, bem como baterias de energia, motores, capacitores, fios e outros equipamentos e dispositivos. Este produto tem boas propriedades antivibração e retardante de chamas e é adequado para aplicações em ambientes de vibração, como trânsito ferroviário e veículos motorizados.

Fusíveis de proteção contra curto-circuito especialmente para veículos elétricos puros e veículos elétricos híbridos

Fusível de 1000 V DC especialmente projetado para veículos elétricos puros e baterias de veículos híbridos

Forneça bases de fusíveis especialmente personalizadas para ambientes automotivos adversos

Tag: fusível hev dc1000v, China, fabricantes, fornecedores, fábrica, Substituto de fusível de Zeeman Edison Base Fuse Solder Fusível do parafuso de cerâmica Fusível automático quadrado

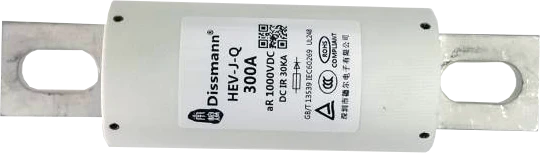

Fusível DC1000V HEV
