Quais são as curvas de tempo - (t - c) e como você as lê para coordenação de proteção?

Tempo - curvas atuais (geralmente abreviadasT - C curvasouTCC) são a linguagem gráfica dos engenheiros de proteção. UMtempo - curva atualMostra quanto tempo um dispositivo de proteção - um fusível, disjuntor ou relé - levará para operar em uma determinada corrente. Leia corretamente, as curvas T - C permitem verificar a seletividade, minimizar o escopo da interrupção e proteger o equipamento contra danos térmicos e mecânicos. Este artigo explica o que são as curvas t - C, como lê -las para fusíveis e disjuntores, como executar estudos de coordenação, exemplos práticos de trabalho, armadilhas comuns e melhores práticas para um design de proteção confiável.

1. Tempo - curva atual - definição e básico

1.1 O que é um tempo - curva atual?

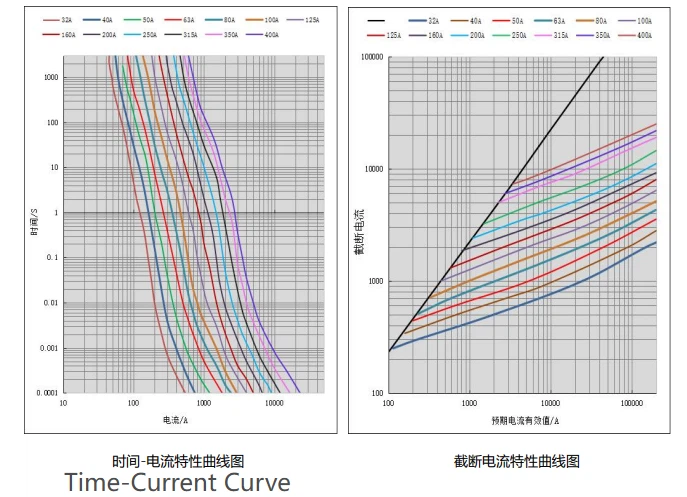

A tempo - curva atual(T - C curva) é um gráfico do tempo de operação (eixo vertical) contra a corrente de falha ou sobrecarga (eixo horizontal). Ambos os eixos são geralmente logarítmicos: corrente em amperes (ou múltiplos de corrente nominal) no eixo x - e tempo em segundos no eixo y -. Cada curva é específica para um dispositivo e mostra o tempo de operação esperado em diferentes magnitudes de corrente. Por exemplo, na corrente 2 × Corrente, um fusível pode abrir após minutos, 10 × após segundos e 100 × quase instantaneamente.

1.2 Por que os eixos são log - log

T - C As curvas são plotadas no log - eixos de log porque o comportamento do dispositivo abrange muitas ordens de magnitude - de centenas de milissegundos a minutos e de múltiplos de corrente nominal a milhares de AMPs. A escala de log comprime intervalos amplos para que as curvas sejam legíveis e comparáveis. Quando você vê encostas íngremes, o dispositivo faz a transição rapidamente da operação lenta para quase instantânea.

2. Dispositivos que fornecem t - C curvas

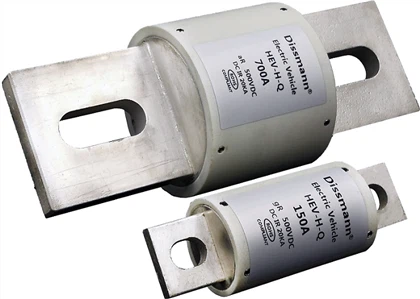

2.1 fusíveis

Os fusíveis normalmente fornecem curvas de fusão e limpeza. O fabricante pode apresentar:

• Curva de tempo de fusão- Quanto tempo o elemento leva para derreter em uma determinada corrente.
• Curva de tempo de limpeza- tempo da falha para a extinção completa do arco (abertura).

Para coordenação, você costuma usar a curva de compensação (ou a curva t - C do fabricante) e considera as tolerâncias típicas (bandas min/max/médias).

2.2 Disjuntores e relés de circuitos

Os disjuntores e os relés de proteção também possuem curvas T - C. Muitos relés eletrônicos modernos oferecem configurações de proteção ajustáveis ​​que mudam a curva (por exemplo, tempo - atraso, coleta instantânea, inverso/tempo - Dial Settings). As curvas do disjuntor geralmente incluem tempo curto -, tempo longo - e zonas instantâneas.

2.3 Outros elementos de proteção

Os iniciantes, os módulos eletrônicos de sobrecorrente e algumas fontes de alimentação também publicam tempo - características atuais. Ao misturar tipos de dispositivos em um estudo, use a curva apropriada para cada dispositivo.

3. Como ler um tempo - curva atual - etapas práticas

3.1 Identifique os eixos e escalas

Etapa 1: Confirme os eixos são logarítmicos e as unidades de nota (AMPs vs múltiplos de in). Etapa 2: localize a corrente nominal do dispositivo (in) no eixo x - - muitas curvas apresentam corrente como um múltiplo de (por exemplo, 1, 2, 5, 10 × pol). Etapa 3: Leia o tempo vertical na corrente desejada para encontrar o tempo de operação.

3.2 Exemplo: lendo uma curva de fusível

Suponha que um fusível tenha em=100 A. Para encontrar o tempo de limpeza em 10 × in (1000 a), encontre 1000 A no eixo x -, mova -se para cruzar a curva de fusíveis e depois ler horizontalmente para o y - axis para obter o tempo (G. Nota: os fabricantes geralmente fornecem bandas min/max - usam valores conservadores para cálculos de proteção.

3.3 Exemplo: lendo uma curva do disjuntor com configurações

As curvas do disjuntor geralmente mostram faixas ajustáveis. Se um tempo de tempo ajustável longa - variar de 1 × a 1,5 ×, altere a curva plotada de acordo. Para fusos horários instantâneos/curtos -, verifique os níveis de coleta instantâneos e se o tempo - está presente. Quando as curvas forem ajustáveis, documente a configuração exata usada no estudo de coordenação.

4. Coordenação de proteção usando t - C curvas

4.1 Princípios de seletividade (discriminação)

A coordenação de proteção visa limpar uma falha o mais localmente possível. Isso significa que o dispositivo de proteção a jusante deve operar mais rápido que o dispositivo a montante para falhas na zona a jusante. Em um gráfico T - C, a curva do dispositivo a jusante deve estar à esquerda (operar mais cedo) da curva do dispositivo a montante dentro do intervalo de corrente de falha relevante.

4.2 Intervalo de coordenação e margem de segurança

Os engenheiros geralmente usam um intervalo de coordenação (margem de segurança) entre as curvas -, por exemplo, verifique se a curva a jusante limpa pelo menos 0,3 segundos à esquerda da curva a montante na mesma corrente (o valor depende dos padrões e da prática da planta). Essa margem impede a operação simultânea inadvertida devido a tolerâncias e erro de medição.

4.3 Fluxo de trabalho prático para um estudo de coordenação

1. Reúna os valores do Circuito PSCC (curta prospectiva -} circuito) em cada ponto do dispositivo.
2. Colete o fabricante t - C curvas (incluindo bandas min/max) para todos os dispositivos.
3. Plote todas as curvas relevantes em um T - C Chart (log - log).
4. Verifique seletividade: as curvas a jusante devem operar antes das curvas a montante dentro da faixa de falha esperada.
5. Ajuste as configurações (discagem do tempo do disjuntor, coleta instantânea) ou altere as classificações do dispositivo, conforme necessário.
6. Documentar as configurações e produzir relatório de estudo de coordenação final.
7.

5.

5.1 O que é I²T e por que isso importa?

I²T (pronunciado "I Squaed T") é a integral da corrente ao quadrado ao longo do tempo e representa a energia entregue a um dispositivo durante uma falha. O I²T mais baixo significa que menos energia térmica é deixada para o equipamento a jusante. Um tempo - curva atual e a área associada na curva determinam i²t. Ao proteger o equipamento sensível (transformadores, semicondutores), verifique se o fusível ou o disjuntor let - através do i²T não excede a capacidade de resistir do dispositivo protegido.

5.2 Comparando curvas de dano ao dispositivo

Os fabricantes podem fornecer danos ou suportar curvas para o equipamento (por exemplo, temperatura do enrolamento do transformador vs I²T). As curvas de danos ao dispositivo sobreposição com as curvas T - C ajudam a verificar se o equipamento protegido sobreviverá ao -} através da energia.

6. Ferramentas e software para plotar t - C curvas

Os estudos de coordenação modernos são geralmente realizados com software que importa curvas do fabricante e dados do PSCC:

• EasyPower:amplamente utilizado para coordenação e visualização de distribuição.
• ETAP:Análise abrangente do sistema com módulos de coordenação.
• SKM PowerTools:Coordenação avançada e análise de flash de arco.
• Folhas de TCC do fornecedor Excel:Muitos fabricantes publicam dados do TCC no formulário de planilha para plotagem manual ou verificações rápidas.

Usando as iterações de velocidade do software - altere as configurações e visualize instantaneamente o impacto na seletividade e deixe - através da energia.

7. Exemplos trabalhados

7.1 Exemplo 1 - coordenação do alimentador de motor (resumo)

Cenário: um alimentador de motor possui um fusível a jusante (rápido - atuando) e um disjuntor a montante. O PSCC no alimentador do motor é de 8 ka. A curva de limpeza de fusíveis a 8 ka é de 0,05 s, enquanto o fuso horário curto do disjuntor - opera a 0,5 s. Plotar -os em um gráfico T - C mostra que o fusível é muito mais rápido que o disjuntor, fornecendo seletividade. Se um fusível diferente fosse usado com um tempo de limpeza mais lento aos 8 ka, a coordenação poderia ser perdida.

7.2 Exemplo 2 - Proteção do transformador e verificação i²T (resumo)

Cenário: Transformador avaliado para I²T suporta de 2 × 10^6 a²s. O fusível HRC selecionado HRC possui um I²T de limpeza de 8 × 10^5 a²s no PSCC. O let - através está dentro da capacidade do transformador - aceitável. Se let - através do limite do transformador excedido, mude para um fusível com I²T mais baixo ou implemente a limitação adicional de séries.

8. erros comuns e como evitá -los

8.1 escalas de log de leitura incorreta

Os novatos costumam ler mal o log - plotagens de log -, por exemplo, assumindo o espaçamento linear igual. Sempre verifique os rótulos e unidades do eixo de tick. Em caso de dúvida, converta em valores numéricos e execute a interpolação.

8.2 Usando apenas curvas médias

Os fabricantes fornecem curvas médias, mínimas e máximas ou bandas de tolerância. Projetar para a curva média corre o risco de perda de seletividade no pior - variação do dispositivo de caso. Use curvas conservadoras (min/max) para segurança - Sistemas críticos.

8.3 Ignorando o ambiente ambiente ou agrupamento

A temperatura ambiente e o número de dispositivos paralelos nas proximidades podem alterar o desempenho do dispositivo. Contas de fatores de derradores e influências ambientais nos estudos de coordenação.

9. Tópicos avançados - dinâmica do sistema real

9.1 Saturação de TC e desempenho de relé

Em correntes de falha muito altas, os núcleos do transformador de corrente (CT) saturam e as medições de relé distorcem; O tempo de operação real do relé pode diferir do t -} C Resposta da curva. Inclua o comportamento da TC em estudos detalhados de proteção para cenários altos do PSCC.

9.2 Energia de arco, TRV e interação do disjuntor

Quando os dispositivos interrompem, o comportamento da tensão de recuperação transitória (TRV) afeta se o ARC reestriará. T - C curvas por si só não capturam trv - Verifique se os disjuntores e fusíveis são do tipo - testados para as condições de TRV esperadas.

10. Referência rápida: o que incluir em um gráfico de TCC

• Todos os dispositivos protetores t - C curvas (com bandas min/max)
• Valores do PSCC em pontos relevantes
• Nomes de dispositivos, classificações e configurações anotadas
• Intervalos de coordenação ou margens destacadas
• I²t Let - através do vs equipamento suportar sobreposições quando relevante

11. FAQ - Respostas rápidas

Qual é a diferença entre um tempo - curva atual e um valor I²T?

Um horário - curva atual mostra o tempo de operação versus a corrente. I²T é uma métrica de energia (área sob o quadrado - Curva de tempo atual vs) derivada da curva t - c. T - c informa quando um dispositivo operará; I²T diz quanta energia térmica isso permitirá durante a operação.

Como faço para garantir a seletividade entre um fusível e um disjuntor?

Plote as duas curvas t - C no mesmo gráfico de log de log - e verifique se a curva de limpeza do fusível opera mais rápido que a curva do disjuntor no intervalo de corrente de falha que você deseja seletivo. Mantenha um intervalo de coordenação de engenharia para tolerâncias.

Posso ler t - C curvas manualmente ou devo usar o software?

Pequenos estudos e verificações podem ser feitos manualmente com curvas impressas e interpolação. Para plantas reais e sistemas complexos, o software (EasyPower, ETAP, SKM) é fortemente recomendado -, reduz o erro humano e acelera as iterações.

12. Conclusão e Resumo da prática recomendada

Tempo - As curvas atuais são fundamentais para a engenharia de proteção. Eles comunicam o comportamento do dispositivo em grandes faixas de corrente/tempo e são indispensáveis ​​para estudos de coordenação. Takeaways -chave:

• Sempre use log - plotagens de log e leia os eixos com cuidado.
• Use Bandas Min/Max do fabricante para design conservador.
• Sobreposição I²T e curvas de dano do equipamento ao proteger o aparelho sensível.
• Contas da saturação da TC, TRV, tolerâncias de derratação e dispositivo ambiental.
• Aproveite o software de coordenação moderna para estudos e documentação abrangentes.

Um estudo de coordenação de T - executado corretamente reduz o tempo de inatividade, protege o equipamento e aumenta a segurança do pessoal.
